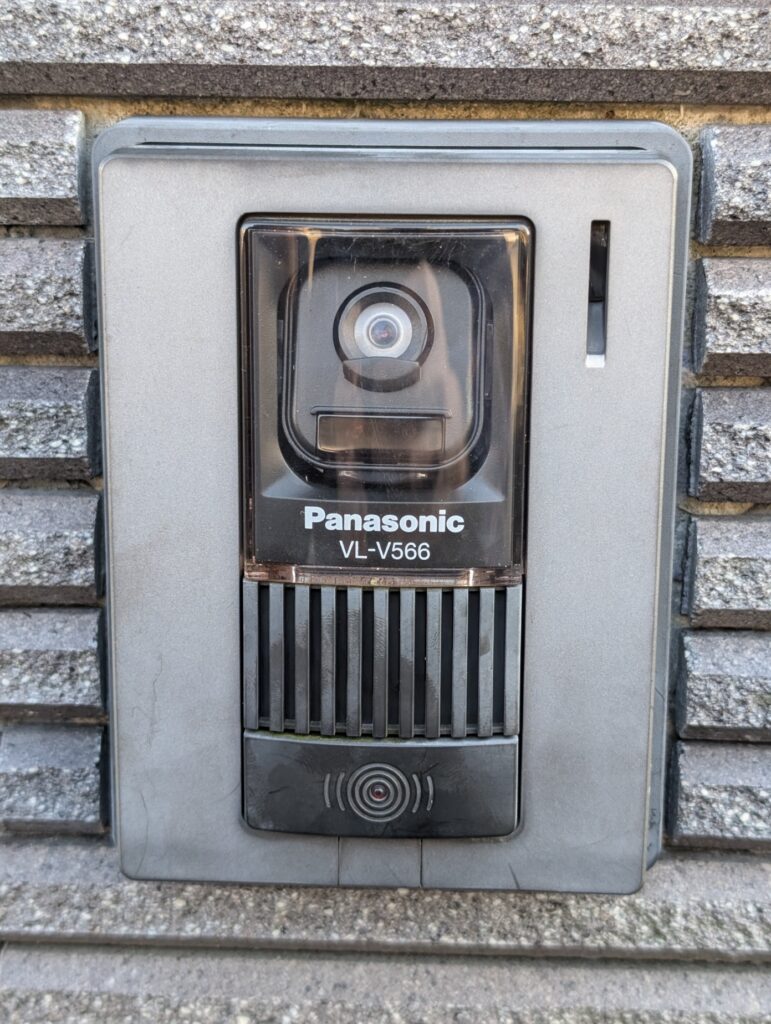

ドアホン VL-V566 修理
築15年経ち色々とガタが出てきた我が家ですが数か月前からインターホンの
調子が悪い。
・門の子機からの呼び鈴に対し親機は鳴る
・門の子機からのカメラの映像も親機から見れる
・門の子機から音声も親機から聞こえる
・親機からの音声が門の子機から出ない
・室内の子機には親機からの音声が出る
上記を総合すると門の子機のスピーカが怪しい。
ネットで調べると大正解。子機のスピーカは壊れるらしい。
対応のスピーカは先人が調べてくれてるので割愛。

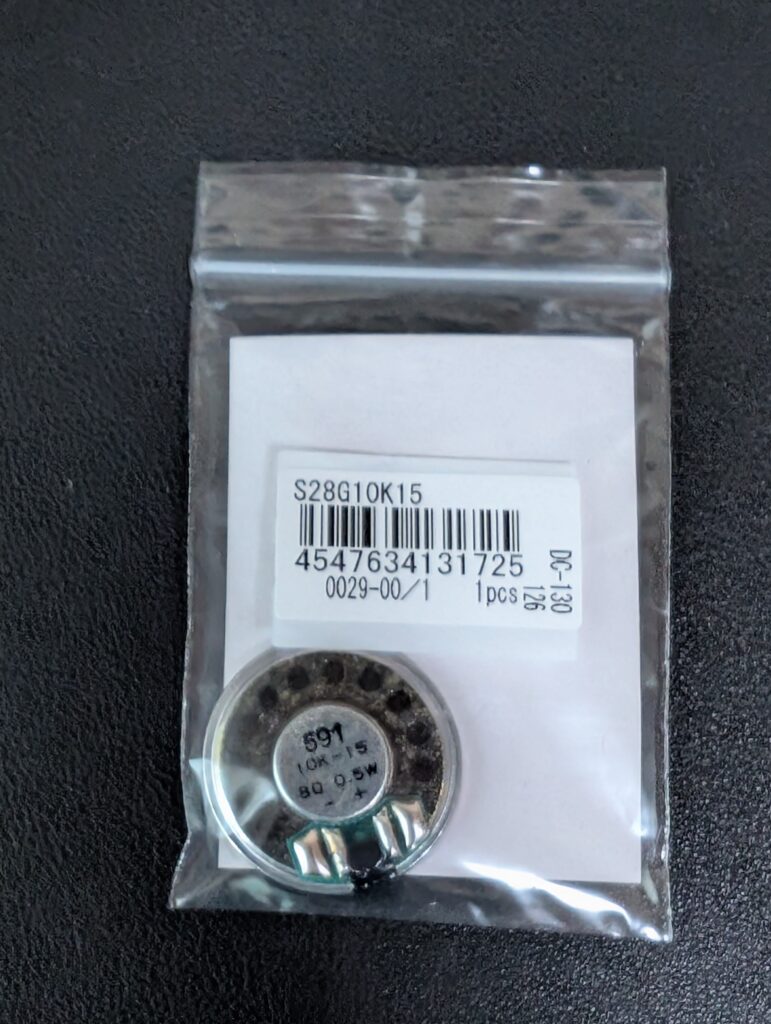

早速購入しました。
１個800円。

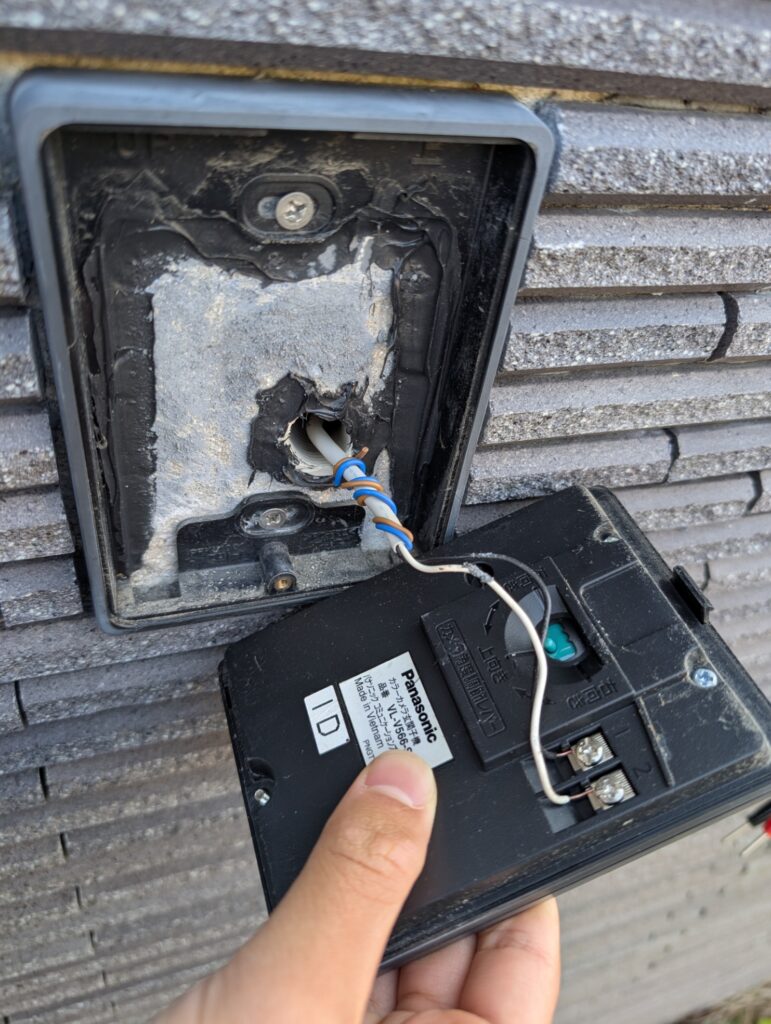

子機は門の壁に埋もれて外せないだろうと思ってましたがネジ1本緩めて外せました。
ブレーカを落としては端子からケーブルを外します。

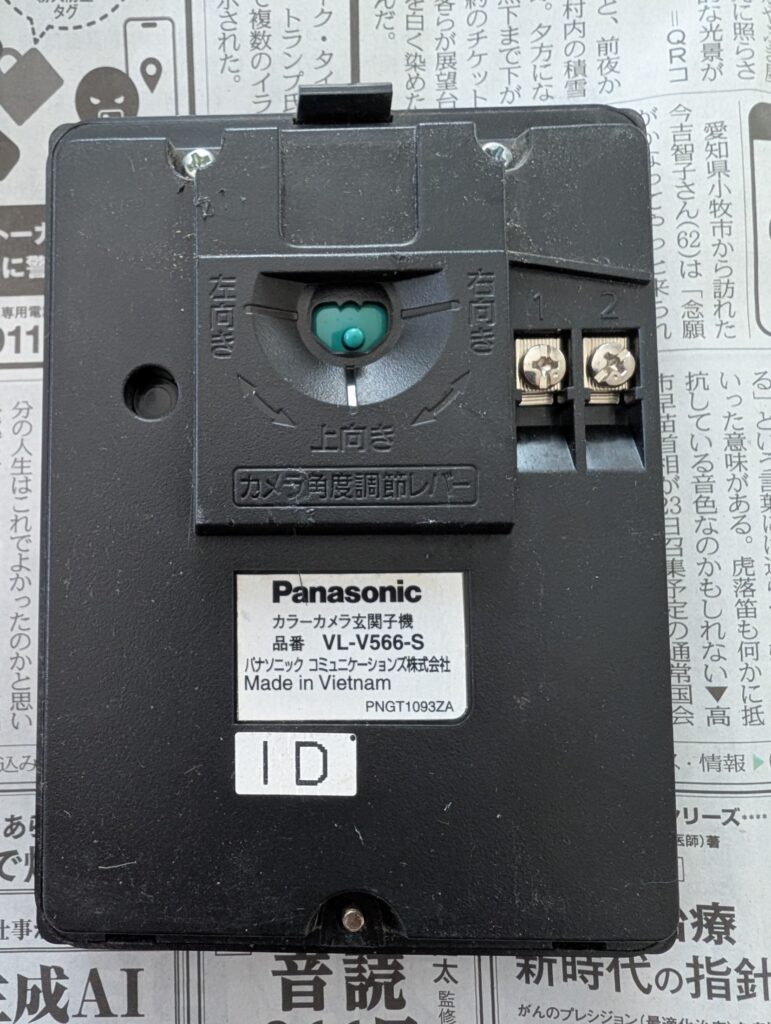

裏ブタを外します。

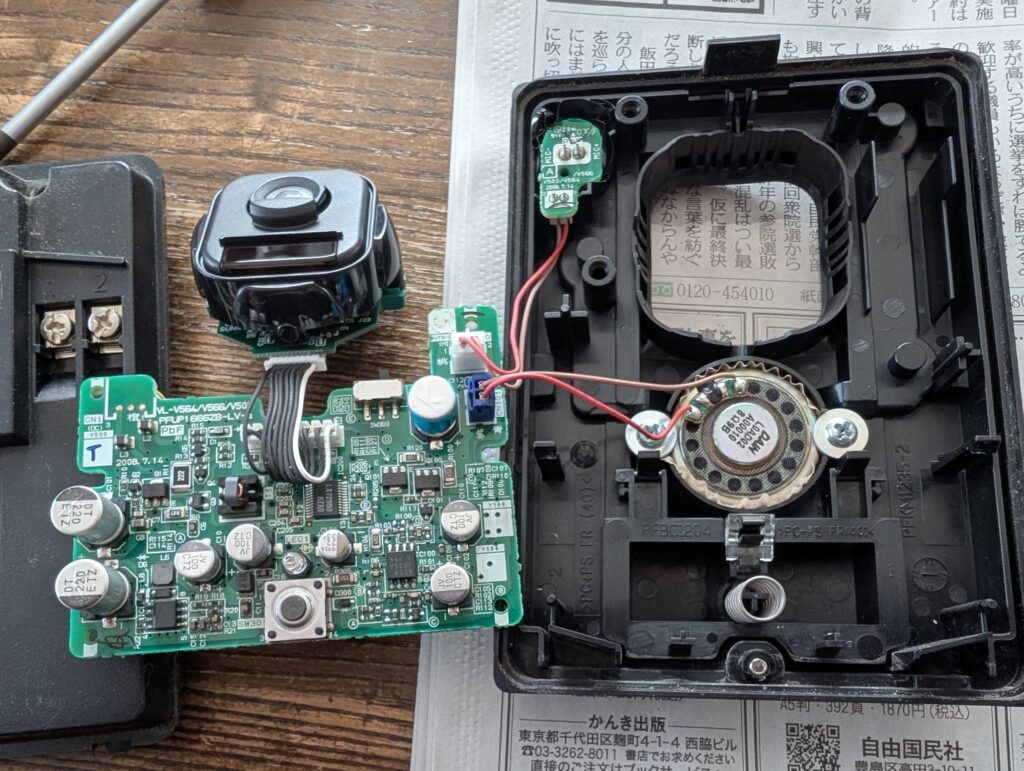

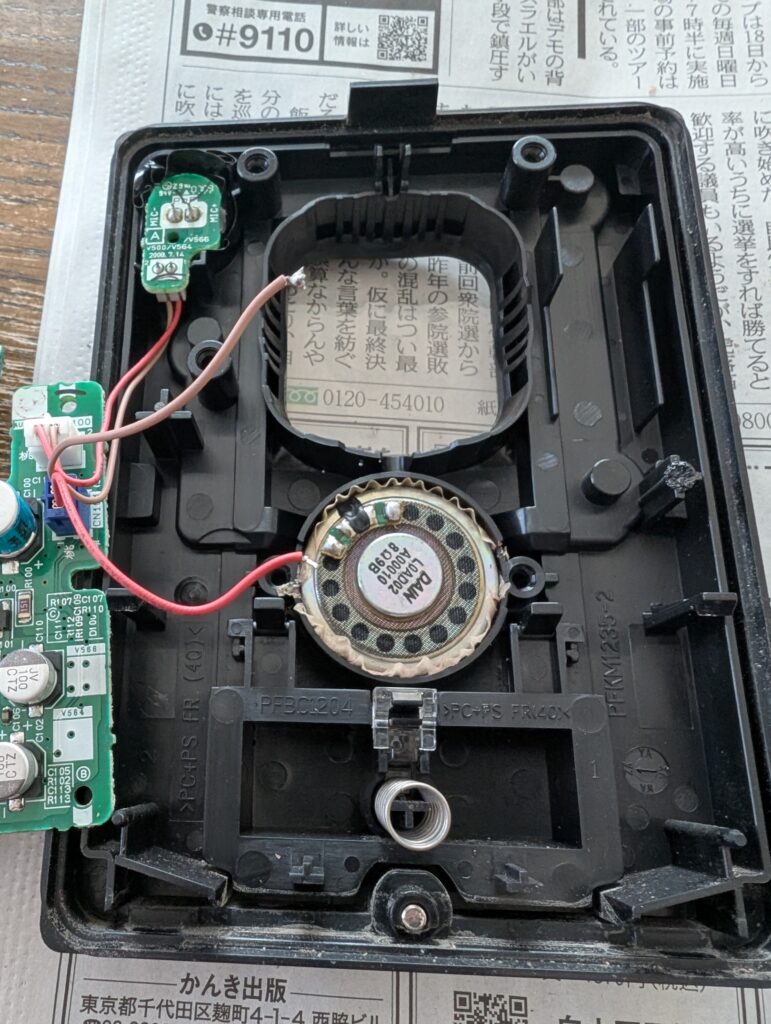

スピーカは基板の裏にあるので基板を外します。
先にケーブルをはんだゴテを当てて外してから
固定しているネジをゆるめます。

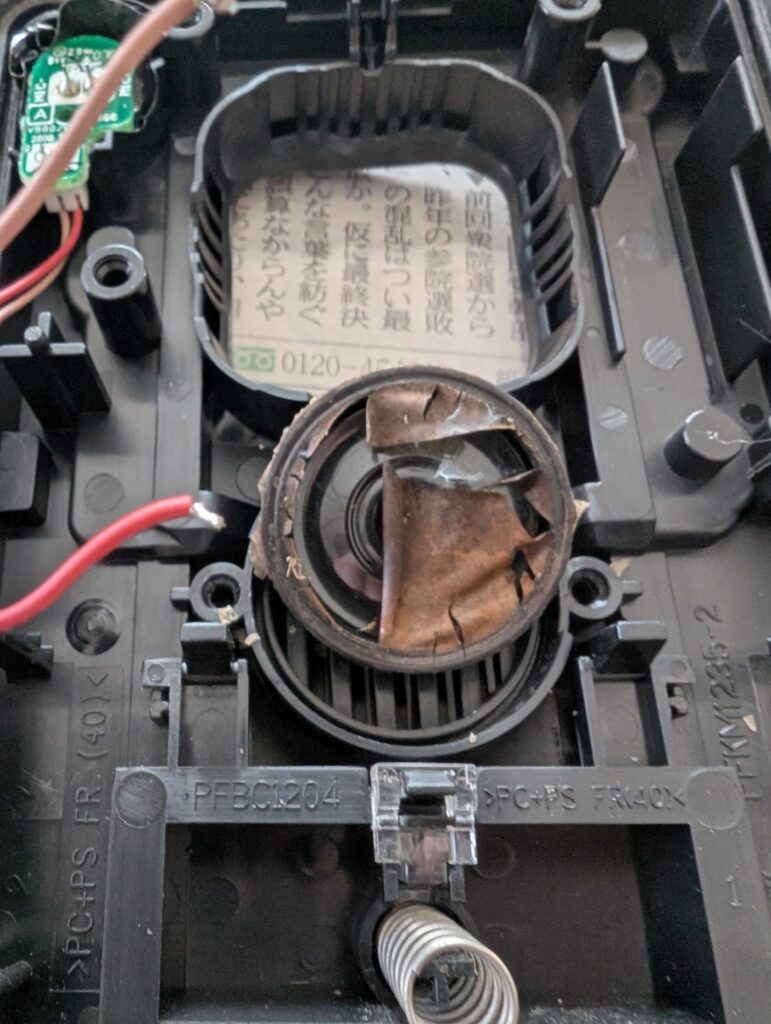

スピーカの磁石部分をペンチでつかみ外して裏返してみると
防水用のカバーが劣化してました。
カバーが経年で劣化→水侵入→スピーカご臨終。
スピーカの抵抗値は導通なしでした。
カバーと本体との間にゴムパッキンが付いているので
慎重に外して清掃、再利用します。
カバーというかビニールのようなもので覆われていたのですが
代用はスピーカの袋にしました。

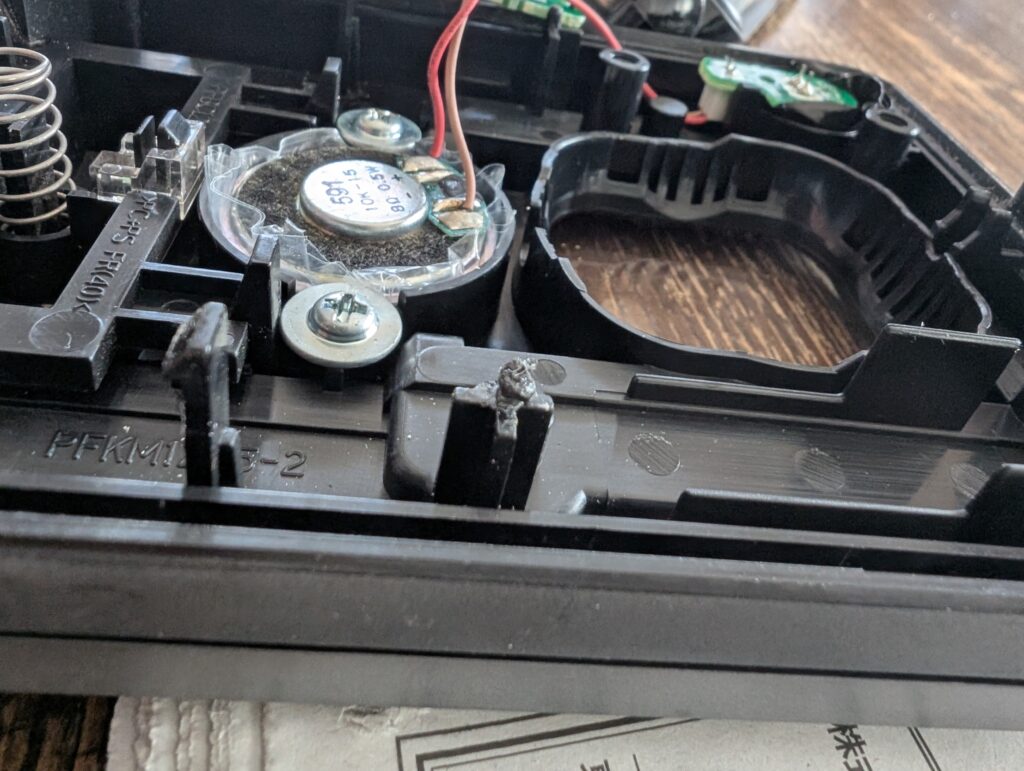

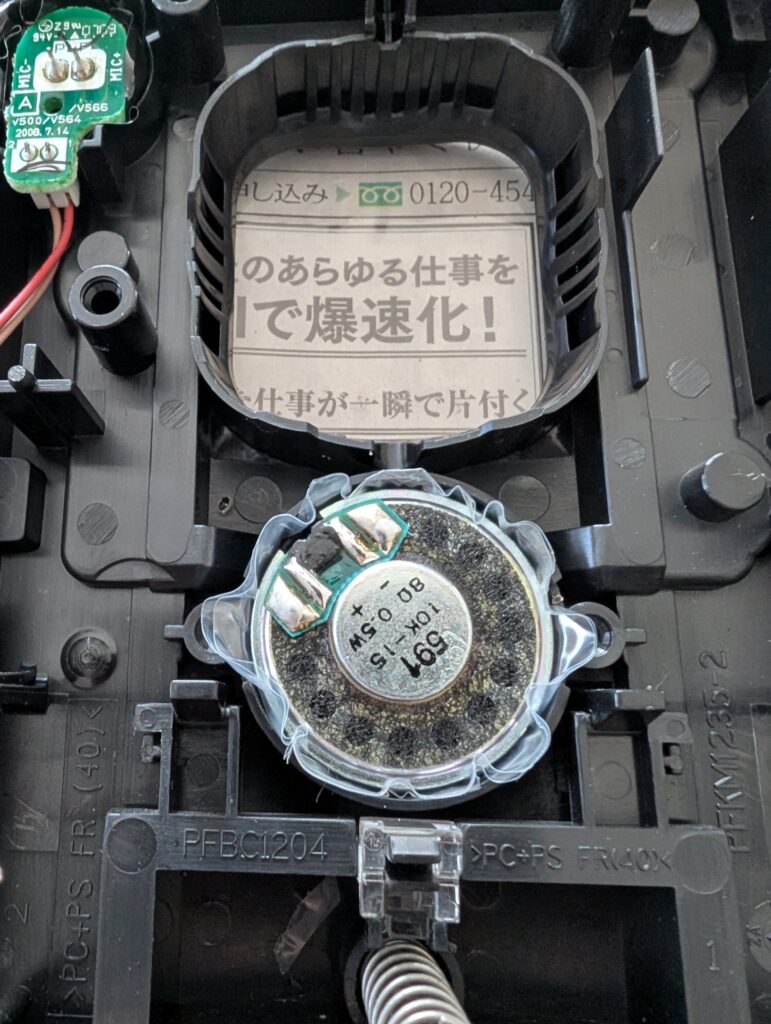

現合でサイズに合うよう切って２枚重ねにして新品スピーカを取付。
ネジで固定しケーブルをはんだ付けし基板を戻そうとしたのですが

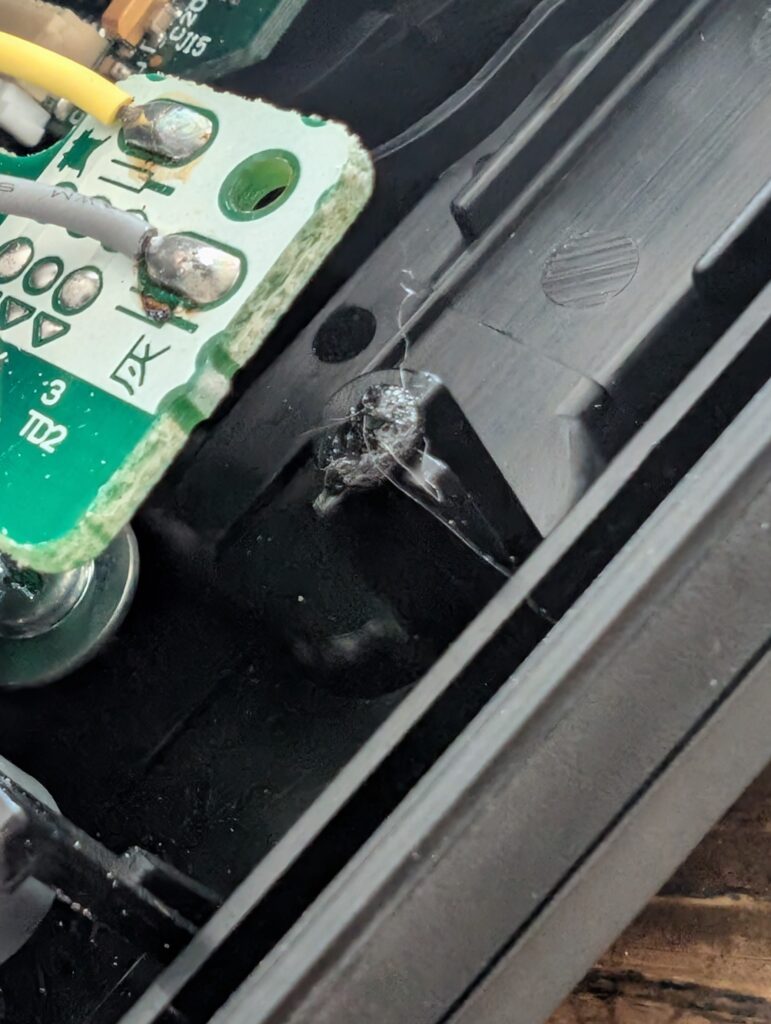

位置決めのボッチが溶けてました。
取外しの際にはんだゴテを当てて溶かしてしまいました。
溶けた部分をニッパーで寄せ集めてみましたがイマイチ。
1ヶ所ぐらいいいかと切落しておきました。

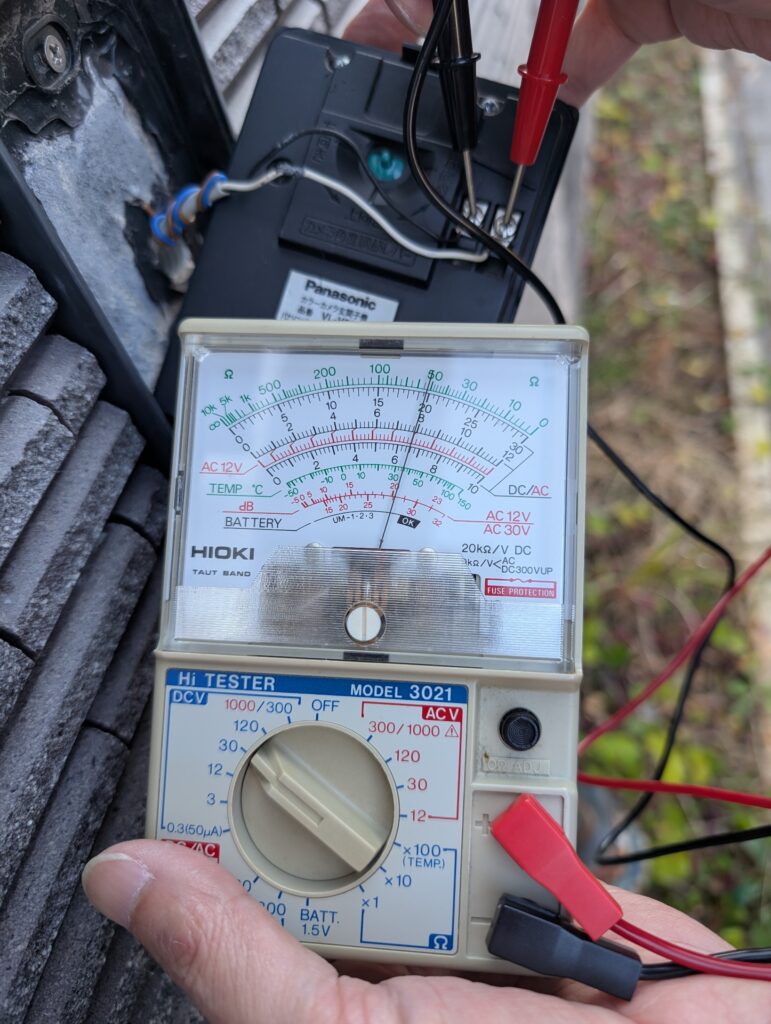

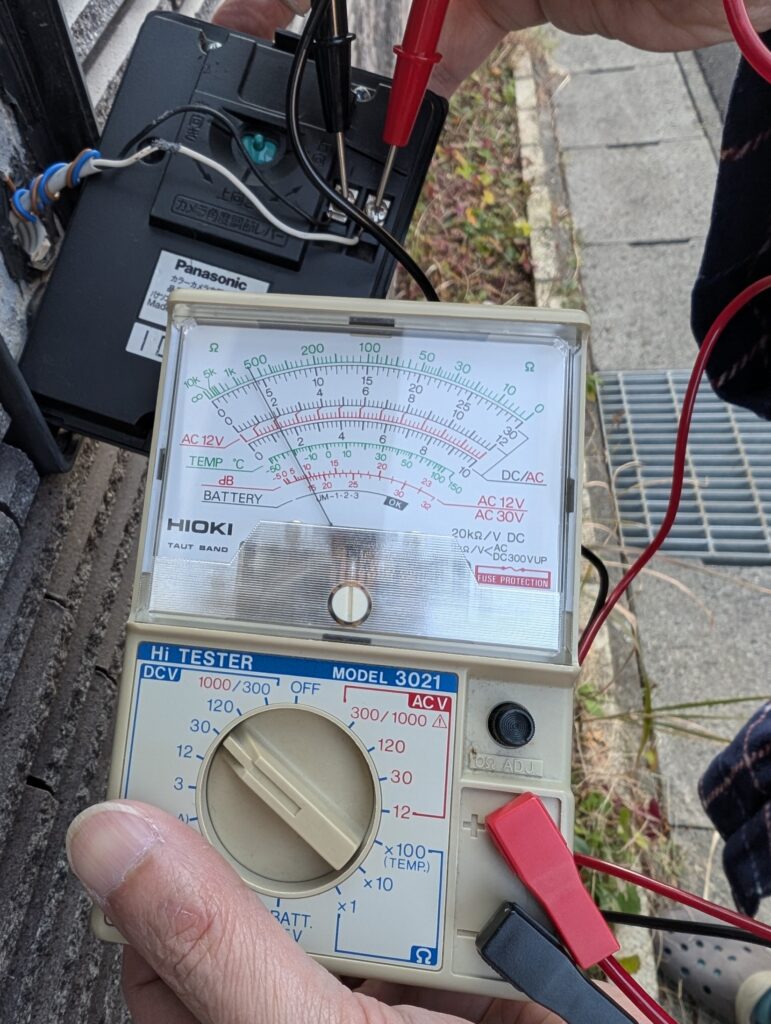

あとは元通り復元し取付前に電圧チェック。
何もしていない状態だとDC4Vぐらい。
ブザーを鳴らすと数秒間電圧が上がりました。
このケーブル2本でカメラの映像や音声も信号として送るようで
どういう仕組みなんでしょうかね。
ブザーしかない門のスイッチをドアホンに置き換えようとすると
新たにケーブルを引き込まないといけないだろうなと思ってましたが
これならケーブルは既存のままで置き換え可能なんですね。
代用のビニールは耐久性がたぶんないので今度はもっと早い段階で劣化しそう。
不具合現象は解消し無事復活しました。
はんだゴテさえあれば誰でもできますし100V電源の屋内配線の加工でもないので
電気工事士の免許も不要かと。
年初一発目の修理作業はこれで完了です。
